개요
시험체의 표면에 열려있는 균열이나 결함 등을 검출하기 위하여 침투액, 현상액, 세척액등 3종류의 약품을 사용하여 결함의 위치, 크기 및 지시모양을 관찰하는 검사 방법. 표면 아래에 열려 있지 않는 결함은 검출할 수 없으며 시험체 표면의 온도가 15-50℃일 때 검사에 적합하다
침투탐상검사법의 종류
- 염색침투탐상검사법: 적색의 침투액을 사용하여 결함지시를 자연광 아래에서 검사. 침투액으로는 용제제거성과 수세성 2종류가 있다
- 형광침투탐상검사법: 형광침투액을 사용하여, 어두운 곳에서 자외선으로 검사. 침투액으로는 후유화성, 용제제거성과 수세성 3종류가 있다
적용분야
- 야금속 및 비금속의 모든 재료, 부품에 적용할 수 있다
- Shrinkage Crack, Shrinkage Porosity, Cold shut, 피로균열, 기계가공 균열
- 열처리 균열, Seam, 단조겹침, 터짐, 접합상태, 용접부 등의 검사에 적합

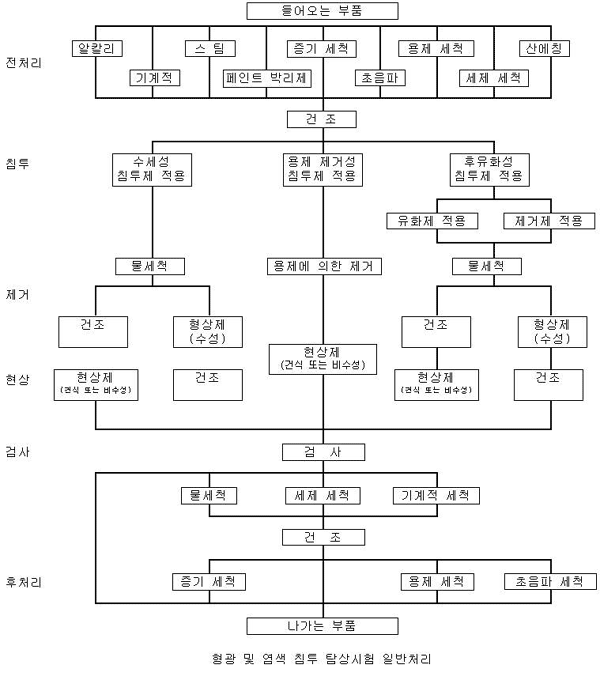

형광 및 염색침투탐상시험
