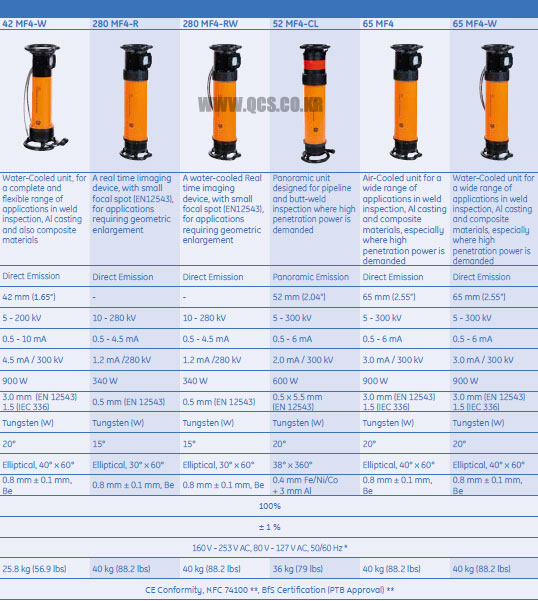

휴대용 X-ray 튜브 헤드인 ERESCO 장비는 세계적으로 가장 험한 환경에서도 신뢰성 있게 디자인 되었다
일반적인 특징
- 고전압 범위 5 에서 300k
- 일정한 potential
- 금속 세라믹 x-ray 튜브
- 중간 주파수 기술
- 모든 휴대용 장비중에 가장 짧은 노출 시간
- 전원 모드 작동
- 경량
- 휴대용 제너레이터를 포함한 모든 메인 공급기에 쉽게 적용
- 튜브 헤드 연결의 자동 인식
- 완전 자동 ware-up 프로그램
- 실 시간 클럭
- 명확한 문자 메시지 출력
- 이력 저장
- 프로그램적으로 작동
주요특징
- 알미늄이나 복합소재 같은 저밀도 소재에도 효율적인 작동을 위해 전원 모드가 5K에서 시작
- 자동 모드, 자동 warm-up 프로그램 실시간 클럭을 통해 비가동 간격에 의존한다
- 250개의 노출조건을 저장하여 다시 불러 낼 수 있다
- 매우 읽기 쉽게 표시된 4줄의 LCD는 16개국의 쉬운 문자로 표시된다
- 디지털 제어 ERESCO MF 는 ERESCO MF4 제품군의 어떠한 튜브 헤드와도 동작이 되며 현장에서 대량의 작업에 견디어 낼 수 있게 튼튼하게 제작되었다
- 제어 특징인 선명한 4줄의 LCD 는 어떠한 악조건 에서도 보일 수 있고, 시스템 상태를 16개국의 언어로 보여준다
- 전압, 전류 그리고 노출 변수의 입력과 250 여 개의 프로그램된 노출 설정치의 검색은 오염방지 제어 판넬에 편리하게 위치한 키패드에 의해 입력된다
ISOOLT mobil은 검사 위치가 접근하기 어려운 곳에 있을 때 작동하도록 설계되었다. X-ray 검사를 필요로 하는 파이프 라인과 콘테이너 탱크가 있는 에너지, 광물, 석유 화학 산업 현장에 사용하기에 가장 적합하다. ISOOLT mobil은 작은 X-ray 튜브와 다른 타입의 X-ray 장비로 접근할 수 없는 어려운 위치에서 작업할 수 있도록 20m (32 ft) 길이의 고전압 케이블로 갖추어 진다.
특징
- 중 주파수 기술
- 경량
- 콤팩트한 디자인
- 좁은 문을 통해 접근가능 (>650mm)
- 이중 초점 모드
- 다른 튜브 타입 조작으로 변경
- 수평 이동 가능
- 연속 작업에 적합
Centering Device With Mini Laser
- X-ray 튜브의 중앙 빔으로 검사 할 소재의 정렬은 중앙 로드 대신 미니 레이저 사용을 통해 매우 간편화 될 수 있다
- 이러한 목적으로 레이저는 X-ray 튜브 창의 전단에서 선회하고, 토글 스위치에 의해 작동된다
- 노출 전에 레이저는 반드시 꺼져야 되고 X-ray 빔으로부터 선회 하지 말아야 한다
Four-Legged Stand for ERESCO MF4 Tube Heads
- 네 발의 스탠드는 다양한 검사 요구(현장 검사와 유사)에 맞는 ERESCO MF2 시리즈의 튜브 헤드를 지탱해 준다
- 간단하고 빨리 다양한 노출 위치의 튜브 헤드 설치를 가능하게 한다
X-ray Warning Flash Lamp with Fail-Sfe Circuit
- X-ray는 이러한 위험한 조건의 청결과 안전이 반드시 확인된 X-ray 튜브로부터 발생된다
- 모든 Pantak Seifert 제어장치는 제어 판넬의 "High oltage ON" 지시 램프를 포함한 다양한 경고 장치를 구비하고 있다
- 손상된 전구나 다른 이유로 인해 외부 경고 램프가 고장 났을 때, "High oltage ON" 램프는 전구의 연소나 다른 오 동작의 이벤트로 인해 단절된 고전압으로 야기되는 이중 안전 회로에 연결되어 있다

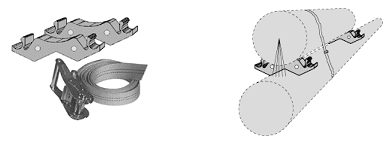

Prism Mounting Kit for ERESCO MF4 Tube Heads
- 프리즘 마운팅 키트는 파이프 검사 (타원형 노출)를 위한 지향성 ERESCO 42 MF2 장비에 설치하기 위해 고안되었다
Carriage for ERESCO MF4 Tube Heads
- 운반대는 ERESCO MF2 계열의 모든 파노라믹 방사 장치에 쉽게 취부 되도록 설계되었다
- 단층 방사선 사진 촬영을 위해서 파이프 내부로 방사선 장치를 이동할 때 용접심을 주로 이용한다
Carriage for ERESCO MF2
- 큰 외경의 콘테이너에 방사선 투과 검사를 하기위해서는 일정한 필름 초점 거리에서 용접부의 연속적인 X-ray 노출이 자주 필요하다
- ERESCO MF2 방사선 발생장치의 주 운반대를 이용해서 필름 초점 거리에 대해서는 걱정 없이 쉽게 위치를 잡을 수 있다
Column Stand for ERESCO MF4
- 큰 외경의 콘테이너에 방사선 투과 검사를 하기위해서는 일정한 필름 초점 거리에서 용접부의 연속적인 X-ray 노출이 자주 필요하다
- ERESCO MF2 방사선 발생장치의 주 운반대를 이용해서 필름 초점 거리에 대해서는 걱정 없이 쉽게 위치를 잡을 수 있다
Water Cooling Pump for ERESCO MF4 Tube Heads
- 물 냉각 펌프 WL 1001 은 ERESCO 튜브 헤드의 직접 폐회로 물 냉각에 이용된다
- 물 냉각 펌프 WL 1001은 직접 물 공급 연결이 불가능하거나 경제적으로 실행이 어려울 경우에 사용한다
- 또한 냉각 펌프는 직접 냉각에 사용하지 못할 정도로 공급되는 물이 오염되었거나 높은 석회 성분이 집결되었을 경우 사용된다
- 냉각 출력은 주변 온도, 순환되는 냉각수의 온도와 흐름 양에 의존한다
- 냉각수에 의해 영향을 받는 모든 부품은 스텐레스 스틸 이나 부식이 되지 않는 합금으로 제작된다
Exposure Cabinet for ERESCO 42 MF4 / 42 MF-W2
- 물 냉각 펌프 WL 1001 은 ERESCO 튜브 헤드의 직접 폐회로 물 냉각에 이용된다
- 물 냉각 펌프 WL 1001은 직접 물 공급 연결이 불가능하거나 경제적으로 실행이 어려울 경우에 사용한다
- 또한 냉각 펌프는 직접 냉각에 사용하지 못할 정도로 공급되는 물이 오염되었거나 높은 석회 성분이 집결되었을 경우 사용된다
- 냉각 출력은 주변 온도, 순환되는 냉각수의 온도와 흐름 양에 의존한다
- 냉각수에 의해 영향을 받는 모든 부품은 스텐레스 스틸 이나 부식이 되지 않는 합금으로 제작된다
Portable Electric Power Generator for ERESCO MF4
- 휴대용 전기 전원 발생기는 전원 라인이 없는 곳에서 ERESCO MF2 를 사용하게한다
- 제너레이터는 이 방사 장치의 작동이 절대적으로 요구되는 완전 부하상태에서도 사인웨이브 형태의 AC 전압을 제공한다
