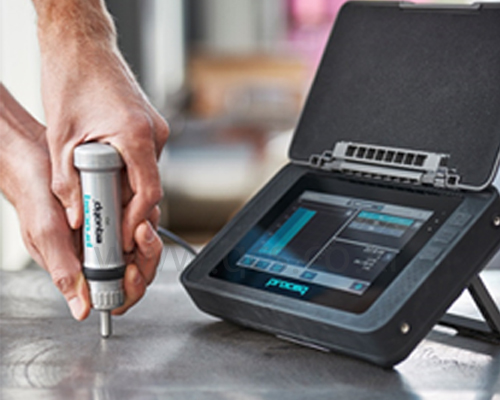

Proceq Equotip 550 UCI
Proceq Equotip 550 UCI
FS50B
UCI 측정 원리

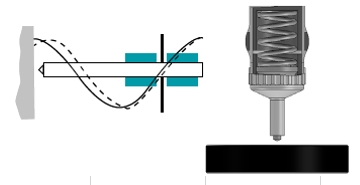

UCI(Ultrasonic Contact Impedance) 방식은 기존의 Vickers 경도 측정기와 동일한 피라미드형 다이아몬드를 사용합니다. Vickers 테스트와는 달리 압입의 광학적 평가가 필요 없어서 신속한 휴대용 측정이 가능합니다. UCI 방식은 로드에 포츰파 진동을 가합니다. 스프링에 의해 일반적으로 1~10 Kg의 힘(HV1 - HV10)이 테스트 부하에 가해집니다. 다이아몬드가 재료에 힘을 가할 때, 다이아몬드와 테스트 재료 사이의 접촉에 대한 반응으로 로드의 진동 주파수가 변하게 됩니다. 장치는 이러한 주파수의 변화를 감지해서 경도 값으로 변환하고 이것이 화면에 표시됩니다.

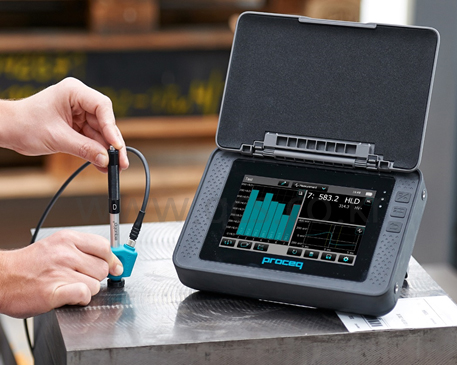

Proceq Equotip 550 Leeb
Proceq Equotip 550 Leeb
Proceq Equotip 550 Leeb
Leeb 측정원리 - Proceq 발명

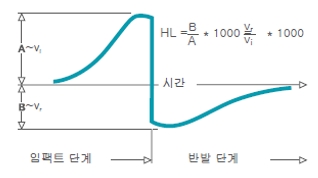

Leeb 경도 측정 원리는 동적(반발)방법에 기반을 두고 있습니다. 단단한 금속 테스트 팁이 있는 충격 본체는 시험편의 표면을 향해 스프링의 힘으로 가격됩니다. 충격 본체가 테스트 표면을 때릴 때 표면 변형이 발생하는데, 이로 인해 운동 에너지가 손실됩니다. 이러한 에너지 손실은 테스트의 충격 및 반발 단계의 각각에 대해 충격 본체가 각각 표면으로부터 정확한 거리에 도달할 때 Vi와 Vr속도를 비교하여 감지됩니다. 속도는 충격 장치에서 정확한 위치에 도달할 때 코일의 유도 전압을 생성하는 충격 본체 영구 자석을 사용하여 측정됩니다. 감지되는 전압은 충격 본체의 속도에 비례합니다. 이것을 신호 처리해서 경도값을 제공하게 됩니다.
Proceq Equotip 550 Leeb
Proceq Equotip 550 Leeb
RockWell 측정원리

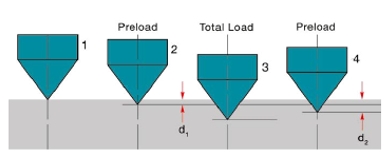

Equotip Portable Rockwell의 측정 원리는 전통적인 Rockwell 정적 측정 방법을 따릅니다. Equotip Portable Rockwell프로브를 사용해서 측정하는 동안 정확하게 통제된 힘을 사용해서 다이아몬드 압자를 시험편에 가격하게 됩니다. 다이아몬드 압입 깊이는 부하가 가해지고 해제되는 동안 지속적으로 측정됩니다. 2개의 지정된 부하에서 기록된 압입 깊이 d1 및 d2를 사용해서 차이를 △ = d2-d1 공식으로 계산합니다. 이것은 전통적으로 소성 변형이라고 알려져 있습니다.
Proceq Equotip 550 Leeb

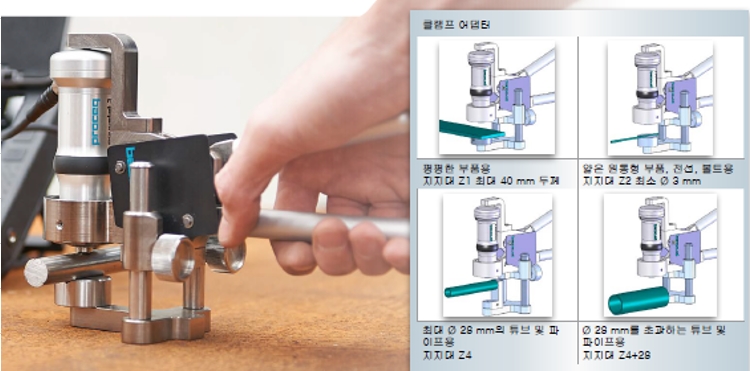

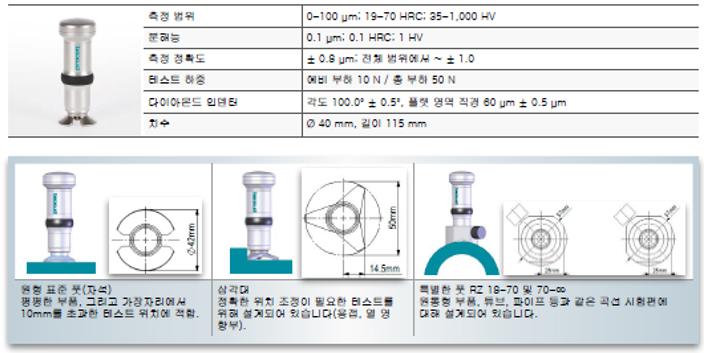

Protable Rockwell 측정 클램프

Proceq Equotip 550 Leeb
Proceq Equotip 550 Leeb

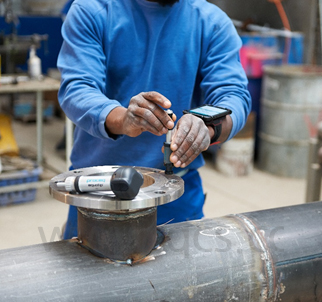

Live 모델은 UCI와 Leeb D 두 가지 타입의 프로브 유형 존재
app 스토어에서 측정 어플을 무료로 설치하여 사용
아이폰과 아이패드에 연결 (안드로이드 버전은 개발중)
블루투스 모듈이 장착되어 무선으로 프로브와 연결 사용
실시간 데이터 공유
클라우드 백업
Proceq의 기존 고품질 표준 준수 및 ± 4 HL 정확도 보장
협소한 현장 공간에 가장 적합한 초경량형 무선 장치
복수의 사용자가 동일한 임팩트 디바이스 공유 가능
동일한 앱으로 복수의 임팩트 다바이스 사용
포켓에 넣은 상태로 이동이 가능하도록 해주는 판독값의 오디오 출력

측정

제품사양
측정 범위 100 - 1000 HLD
측정 정확도 ± 4 HL (800 HL에서 0.5%)
측정 정확도 1 HL / HV / HB
0.1 HRC / HRB / HS
1 N/mm² Rm
임팩트 방향 자동 보상 (± 5°)
보관 온도 ­20 ~ 60℃ (­4 ~ 140℉)
작동 온도 ­10 ~ 50℃ (14 ~ 122℉)
충전 온도 0 ~ 40℃ (32 ~ 104℉)
습도 최대 90%
IP 정격 IP54

일반

제품사양
배터리 유형 1x 충전용 AAA NiMH 1000 mAh
작동 시간 ~20 시간 연속 측정 (1 impact/5 sec))
통신 USB 2.0 Bluetooth 4.0 Low Energy
커넥터 Micro-USB B
